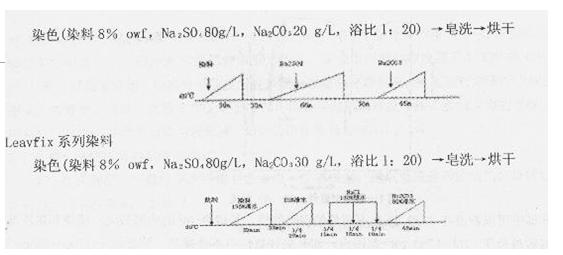

【集萃網(wǎng)觀察】活性染料色澤鮮艷、使用方便、色譜齊全、價(jià)格低廉，因此在棉織物染色中得到越來越廣泛的應(yīng)用。近年來，由于對(duì)服裝服用性能的要求越來越高[川。而濕摩擦色牢度作為一項(xiàng)重要的服用性能指標(biāo)，也越來越受到人們的重視。特別是深色染物，一般要求濕摩擦牢度要達(dá)到3級(jí)以上r 2|。 目前，改善濕摩擦牢度的措施主要有：選擇合適的染料以及進(jìn)行染料拼色；加強(qiáng)織物前處理和染色工藝的控制；充分水洗和皂洗以去除浮色；加強(qiáng)染色用坯布的監(jiān)管；控制染物布面的pH值；使用軟水、添加螯合分散劑，以及進(jìn)行適當(dāng)?shù)暮筇幚�，如同色和平滑處理[s|。對(duì)于一些深濃色染物，即使充分采取以上措施，濕摩擦牢度有可能還是達(dá)不到要求[引。 本研究采用自制改性水性PU濕摩擦牢度提升劑用于活性染料染深色棉織物的后處理中，通過固色、交聯(lián)、成膜[圳，能明顯提高活性染料濕摩擦牢度。 l試驗(yàn) 1-l材料與儀器 1．1．1織物 35．2×38．6×tex，425×220根白色純棉斜紋織物；棉標(biāo)準(zhǔn)貼襯織物(GB--7565，上海市紡織工業(yè)技術(shù)監(jiān)督所)，毛準(zhǔn)貼襯織物(GB一7564，上海市紡織工業(yè)技術(shù)監(jiān)督所)。 1.1．2染料 Sunmafix Yellow 4GL，Sunmafix Red B2G，Sunmafix Blue BBG，Leavfix Yellow XL，Leavfix RedBB，Leavfix T．Blue(德斯達(dá)公司) 1．1．3藥品 濕摩擦牢度提升劑WPU(自制，固含量19％)，無水硅酸鈉(化學(xué)純)，純堿(化學(xué)純)，標(biāo)準(zhǔn)合成洗滌劑(化學(xué)純)。 1．1．4儀器 氣壓電動(dòng)小軋車P-AOOIl頁德機(jī)械)、摩擦牢度儀(浙江溫州紡織儀器廠)、烘箱(臺(tái)灣瑞比公司)、、JG—II型對(duì)色燈箱(理寶科技器材有限公司)、VECTOR22型傅里11一}．變換紅外光譜儀(德國Bruker公司)。 1．2染色 Sunmafix系列染料 1．3后整理工藝 1)浸漬工藝 WPU／％(owf) 15 浴比 1：10～1 ：15 pH值 5～6．5 溫度／℃ 50 時(shí)間／min 3～5 烘干／℃×min80×(3～5) 2)浸軋工藝 整理劑用量509／L，二浸二軋(軋余率75％)，浸軋液pH值為5．5～6．5，80℃烘干，110。C焙烘180s. 1．4測試方法 干、濕摩擦牢度：參考標(biāo)準(zhǔn)AATCC8—1996； 紅外(FT—IR)分析：測試原理 紅外光譜是波長為卜15nm的光引起分子振動(dòng)和轉(zhuǎn)動(dòng)時(shí)，產(chǎn)生吸收所形成的光譜。當(dāng)分子中某一基團(tuán)或化學(xué)鍵發(fā)生振動(dòng)或轉(zhuǎn)動(dòng)時(shí)所需的能量和紅外光能量相等時(shí)(即△E=Hv)，將產(chǎn)生紅外吸收。組成分子的每個(gè)基團(tuán)，在不同化合物的紅外光譜中，有大致相同的吸收頻率，而峰高和峰面積則和濃度有關(guān)。樣品處理：將樣品溶于四氫呋喃后成膜 2結(jié)果與討論 2．1濕摩擦牢度提升劑紅外(FT—IR)分析 本實(shí)驗(yàn)依照設(shè)計(jì)思路中整理劑應(yīng)用性能的要求，通過用低分子聚醚、二異氰酸酯、擴(kuò)鏈劑及有機(jī)硅合成了一種水性聚氨酯整理劑，為證明所合成聚合物與設(shè)計(jì)思路相符，用紅外圖譜來表征。 圈1一整理刑紅外(F1一I R)圖借 從紅外光譜中可以看出在2939．06處有明顯的強(qiáng)吸收峰，是鍵合一NH的伸縮振動(dòng)；酯鍵和氨酯鍵的羰基振動(dòng)吸收峰位于1700—1760 cm—l范圍內(nèi)，而有機(jī)硅氧烷中不含羰基，因此位于1700—1760cm叫的吸收峰可作為氨基甲酸酯和氨基脲酸酯的吸收峰，有機(jī)硅氧烷中Si一0一Si的反對(duì)稱伸縮振動(dòng)峰是位于1000一llOOcm一1范圍內(nèi)的一個(gè)寬峰，而在PUA膜的FT一1R圖譜中，在1000一llOOcm-1范圍內(nèi)也存在吸收峰(聚酯及聚脲中C-O鍵的振動(dòng)峰)。根據(jù)上述分析，可做出結(jié)論所得整理劑主要成分為有機(jī)硅改陛聚氨酯聚合物。 2．2 WPU整理工藝的的確定 2．1．1后整理工藝與提升劑用量選擇 采用采用浸漬和浸軋兩種工藝測試織物的摩擦牢度。WPU的用量直接影響其成膜的厚度、均勻性和連續(xù)性等，膜的強(qiáng)度、韌性等物理機(jī)械性能也因此不同。若用量太少，則在纖維表面連續(xù)的膜，同時(shí)不能將纖維表面的染料完全包覆，濕摩擦牢度就會(huì)很差：若用量太大，則織物手感下降，色變嚴(yán)重，織物的拒水性增加，同時(shí)對(duì)織物的強(qiáng)力也有較大的影響。 來源: 印染在線
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
