【集萃網(wǎng)觀察】人棉織物穿著舒適但尺寸穩(wěn)定 性及抗皺性差。作者就以樹脂整理工藝降低其縮水率問(wèn)題進(jìn)行了研究。
首先進(jìn)行了樹脂選擇。按浸軋樹脂液→預(yù)烘→拉幅烘干→焙烘→水洗→柔軟拉幅→超級(jí)預(yù)縮 的工藝以2D樹脂及KB樹脂進(jìn)行比較(以檸檬酸／氯化鎂為催化劑，JFC為潤(rùn)濕劑，柔軟劑用柔 軟劑DH)未經(jīng)處理的織物經(jīng)、緯向縮水率均在10%左右。KB樹脂經(jīng)向4?8、緯向4?7；2D樹脂 經(jīng)向3?8、緯向4?5(%)。2D樹脂縮水率較低且手感較好，故確定樹脂選用2D。
其次進(jìn)行工藝流程的優(yōu)化。以經(jīng)過(guò)皂洗后的６３＂�。保梗保谷嗣藁ú冀�(jīng)以下工序處理( 括號(hào)內(nèi)數(shù)據(jù)為該工序的落布幅寬)。
ａ．柔軟拉幅(邵陽(yáng)二紡機(jī)ＭＨ７７１Ａ－１６０ 高溫拉幅機(jī)）（１３８ｃｍ）。
ｂ．柔軟拉幅（１４６ｃｍ）→超級(jí)預(yù)縮（ＳＰＡＲＯＴＴＯ 預(yù)縮機(jī)）（１３８ｃｍ）。
ｃ．浸軋樹脂液→預(yù)烘拉幅(平野0579 樹脂機(jī))(144ｃｍ）→焙烘(平野0579 焙烘機(jī))(138c m)。
ｄ．C→水洗→柔軟拉幅（１３８ｃｍ）。
ｅ．C→水洗→柔軟拉幅（１４６ｃｍ）→超級(jí)預(yù)縮（１３８ｃｍ）。

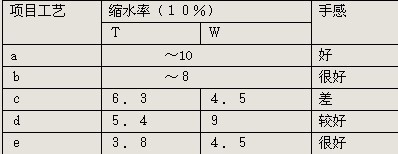

處理結(jié)果如下表：
再次對(duì)超級(jí)預(yù)縮機(jī)的工藝條件包括前壓輥和承壓輥之間的間隙大�。幌鹌ぬ旱臏囟�；車速和 織物含濕率等作了研究，確定軋輥壓力１２Ｋｇ／ｃｍ?２、橡皮毯溫度６０～７０℃、車速３５米／分，織物含濕率１５～２０％為適宜操作條件。
最后確立了大生產(chǎn)的工藝和處方為
工藝流程：浸軋樹脂液→預(yù)烘→拉幅烘干（１４４ｃｍ）→焙烘（１８０°×３０秒）→水 洗→柔軟拉幅（１４６ｃｍ）→超級(jí)預(yù)縮（１３８ｃｍ）→成品。
樹脂浸軋液處方：
４０％�。玻臉渲保埃埃纾�
ＭｇＣｌ2·６Ｈ2Ｏ １２ｇ／Ｌ
檸檬酸１．２ ｇ／Ｌ
滲透劑ＪＦＣ�。玻恚欤�
柔軟劑ＤＨ�。保埃纾�
經(jīng)以上處理后，縮水率均降至４％以下，可滿足客戶要求，本廠已生產(chǎn)了20萬(wàn)米以上，出口美國(guó)、日本，客戶表示滿意。每百米可盈利90元，既獲得了效益，又贏得了新的客戶。
來(lái)源: 印染在線 作者：鄭州印染廠 余翔華
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
