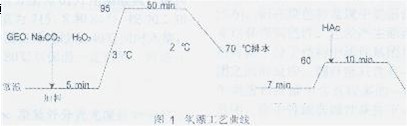

【集萃網(wǎng)觀察】色織提花組織是將有色紗線墊放在按花型要求所選擇的某些織針上進行成圈而形成的一種提花組織。本色紗線成為有色紗線有兩種加工方法：一種是把本色紗線先經(jīng)松式絡筒機絡筒，在筒子染紗機中染色，再經(jīng)絡筒成為滿足針織要求的有色紗線；另一種是先經(jīng)纖維染色，再由紡紗廠紡成有色紗線。第一種方法的工藝過程長，紗線損耗大，成本高，紗線的編織性能會有所降低；第二種方法的色紡紗價格高，紗線實物質量不及本色紗線。 本文用不同種類性能的本色紗線替代不同顏色的有色紗線，同樣墊放在按花型要求所選擇的某些織針上進行成圈，形成提花織物，并利用不同種類紗線的不同上色性能，通過織物染色來達到不同色澤的表面效應。最簡便的是，用棉紗與再生纖維素纖維紗線(如莫代爾、天絲、竹漿纖維等)按兩色提花組織的方法進行編織，因兩者均屬纖維素纖維，可用同一種染料進行織物染色，最終呈現(xiàn)淺兩色的提花組織表面效應，且色光調(diào)和。因這是用生產(chǎn)素色織物的生產(chǎn)方式 來達到色織提花織物的效果，所以生產(chǎn)周期短，生產(chǎn)成本低。 1莫代爾(Modal)的性能與混紡織物特點 莫代爾纖維的特點是將天然纖維的質感與人造纖維的實用性合二為一。它具有棉的柔軟、絲的光澤、麻的滑爽，而且吸水透氣性都優(yōu)于棉，它吸收和釋放水分的速度比一般純棉高50％；同時莫代爾纖維可采用其他纖維素纖維相同的染料，可在傳統(tǒng)的染整設備上進行加工，其初染率高，半染時問較短。 莫代爾纖維的另一個特點是可與其他纖維混紡，如羊毛、棉、麻、聚酯纖維等。一方面可以提高紗線的強力，降低不均勻率；另一方面可以提升面料的品質，使面料能保持柔軟、順滑。例如，用莫代爾與棉混紡，增強纖維問摩擦，減少莫代爾纖維異動；同時引入氨綸彈力絲，增強產(chǎn)品彈性，消除莫代爾纖維無骨架的弊端。 2坯布規(guī)格及工藝流程 2．1坯布規(guī)格 14．5tex(40S)棉、14．5tex(40S)100％莫代爾、 2．2tex(20D)氨綸提花針織布，幅寬為160cm，克質量為250g／m2。 2．2工藝流程 坯檢→剖幅→毛坯預定形→縫合→立信機氧漂染色→水洗→拆開縫頭→柔軟復定形→檢驗→成品包裝入庫。 3染整加工工藝 3．1氧漂 若莫代爾提花針織布用于染暗淡的顏色，則氧漂時對布面白度要求不高，只需對其進行煮練，去除紡絲和織造過程中織物上的油劑及蠟質即可；若用于染鮮艷的顏色則對布面白度要求高。莫代爾纖維的特殊超分子結構使其容易產(chǎn)生折痕和破洞，因此要采用比棉針織物溫和的氧漂工藝條件。實踐證明，采用堿性強的燒堿氧漂會對莫代爾提花針織布造成損傷，因此把棉針織物氧漂配方中的燒堿改成堿性較弱的純堿。升溫過程一定要緩慢，氧漂完成后，要自然降溫至70℃才能水洗。為了取得更好的防皺效果，在氧漂浴中加入防皺劑。 氧漂工藝處方： 27．5％H202 3％ Na2C03 3％ 穩(wěn)定劑GEO 0．5％ MgCl2 0．2％ 防皺劑 1％ 精練劑WLE 0．4％ 浴比 1：10 98％HAc(氧漂后酸洗用)1％氧漂工藝曲線見圖1。
3．2染色 3．2．1染色注意事項 莫代爾纖維的化學性能與棉相似，因而可以用活性染料進行染色。莫代爾纖維對染料助劑比較敏感，而且對活性染料的親和力很強，染料一旦上染就不易移染，很容易產(chǎn)生色花和色斑�？刹捎靡韵�。 3項措施來解決上述難點： a．在染缸中先加適量的精鹽或元明粉，然后進布并在中性鹽 浴中充分轉勻，再緩慢分次加入染料，以保證莫代爾纖維在中性鹽浴中緩慢接觸染料，保持上染速率的溫和、平衡，從而避免產(chǎn)生色花和色斑； b．選擇重現(xiàn)性、配伍性及勻染性好的染料，綜合考慮性價比等因素，選用上海染化八廠的B型染料，大大減少了莫代爾提花針織布的返修率； c．采用香港立信公司的常溫溢流噴射染色機進行染色，較大程度地保證了染出布匹的質量。 3．2．2染色實例 染色(大紅)工藝處方及條件： 活性紅B-2BF 4．57％ 活性黃B-4RF 1．75％ 軟水劑 0．4％ 去氧劑 0．1％ 元明粉 60％ 純堿 20％ HAc(染色后中和用) 1％ 深色整理處方及條件： 大蘇打 0．1％ 固色劑 2％ HAc 0．5％ 浴比 1：10 溫度 40℃ 時間 30min 當染料濃度大于1．8％時，需固色處理，以提高染色牢度。純堿要分批加入，以降低上染速率，保證勻染。染色工藝曲線見圖2。 3．2．3柔軟 工藝和柔軟劑選擇的好壞直接影響著布匹的手感和風格，莫代爾提花針織布本身具有飽滿柔和的手感，良好的懸垂性和光澤，采用氨基硅油柔軟劑處理后，手感更加滑爽、豐滿。 工藝處方： 有機硅柔軟 50g／L 劑陽離子軟片 200g／L 中和酸 1g／L 3．2．4定形 采用七箱BRUCKNER熱風拉 幅定形機，經(jīng)過調(diào)試，含氨綸的莫代爾提花針織布最佳預定形溫度為190℃，機速1 8m／min，超喂2％～4％，復定形溫度為170℃，機速16m／min，超喂4％～6％，定形后的莫代爾提花針織布尺寸穩(wěn)定，手感更佳。 4結論 4．1莫代爾纖維比棉纖維抱和力差，在濕處理的情況下，更多的纖維端從紗線中游離出來。因此，要求各工序都要盡量保持低張力和低速度，以減少摩擦，從而減少起毛、起球和破洞現(xiàn)象的產(chǎn)生。 4．2莫代爾提花針織布染色工藝一般采用純棉染色工藝，染色所需染化料以活性染料為主，不僅牢度好而且色澤鮮艷。 隨著當今人們生活水平的日益提高，對紡織品的舒適性要求已逐步成為國際紡織品主流，莫代爾因其優(yōu)良特性，使其紡織品具有更廣泛的發(fā)展前景。 注：本文為“第2l屆(2008年)全國針織染整學術研討會”優(yōu)秀論文。 來源: 印染在線 作者：梁海波,吳鴻烈 江蘇AB集團有限責任公司 江蘇 昆山 215347
手機版印花網(wǎng)
微信號：yinhuashijie
