男男互攻互受H啪肉NP文,国产乱妇乱子在线播放视频,国产亚洲AV片在线观看18女人,国产精品视频久久久

　　1.1.2.4 增稠劑的選用

　　最好以平平加O和白火油自制的乳化漿A為好，它具有耐電解質(zhì)，花色鮮艷，配伍性能好。

　　1.1.2.5 涂料遮蓋白漿組合

　　主要組成為鈦白粉， 可以單獨(dú)用銳鈦型100A。也可以和金紅石型鈦白粉902R拼用，其白漿組成如下：

　　400克

　　400克

　　30克

　　165克

　　5克

　　1公斤鈦白粉100A

　　粘合劑

　　丙二醇

　　乳化糊A

　　Alcoprint PDN

　　配成

　　1.2 涂料遮蓋白漿的罩印印花

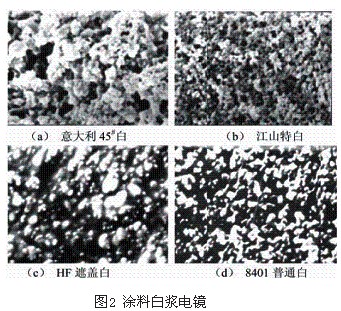

　　我國印染生產(chǎn)最早引進(jìn)的是意大利祁威公司45#遮蓋白（Minerprint Write 45#），最早開發(fā)遮蓋白的是浙江江山印刷材料廠生產(chǎn)的HF乳膠白和乳膠特白。為了研究其性能和常規(guī)用涂料白FTW8401，在東華大學(xué)的電子顯微鏡下，對(duì)其結(jié)構(gòu)進(jìn)行了電鏡比較，如圖2（a）～（d）所示。

　　從電鏡比較圖中說明，江山廠研制的HF白度和粒度和均勻度都已經(jīng)接近45#白的水平，但遮蓋力仍較差，而普通8401白是在無粘合劑的（含量55%）情況下拍攝的。

　　如在深地上印花，工藝選擇尤為重要，它是影響遮蓋力重要的因素，可能造成罩印遮蓋效果的因素有三個(gè)，即地色染料、加工工藝條件的控制、涂料遮蓋漿本身的遮蓋力。

　　1.2.1 地色染料

　　一般的印花織物，大都采用純棉織物、滌棉混紡織物。經(jīng)過實(shí)驗(yàn)和生產(chǎn)實(shí)踐，采用活性染料和分散染料，部分冰染料染色是適宜的，一般盡量避免用直接染料染色織物進(jìn)行罩印印花，罩色情況十分嚴(yán)重。

　　1.2.1.1 活性染料在化學(xué)結(jié)構(gòu)上是帶有反應(yīng)

　　基團(tuán)的水溶性染料在染色過程中，染料與纖維反應(yīng)形成共價(jià)鍵結(jié)合，因此在理論上不存在，熱遷移沾污現(xiàn)象，但以采用K–型活性染料M–型活性染料、KN–型活性染料為宜，避免采用X–型活性染料，能獲得較好的遮蓋效果。

　　1.2.1.2 分散染料是一類結(jié)構(gòu)上不帶水溶性

　　基團(tuán)的染料，它是以分散狀態(tài)分散在水溶液中，它具有熱遷移性，這一性能對(duì)涂料罩印的遮蓋效果不利，解決問題的辦法是盡量選用高溫型、棉沾污性能比較好的分散染料和活性染料配套使用，在滌棉混紡織物上，是較理想的地色染料。

　　1.2.1.3 冰染料

　　納夫妥染料又稱不溶性偶氮染料，由于色酚和色基偶合后的分子量較分散染料大，因而其熱遷移性能較分散染料為好，而這類染料又是染色的主要染料，生產(chǎn)實(shí)踐證明，冰染料大紅、早紅都有比較好的效果，就是和分散染料配套應(yīng)用于滌棉混紡織物染地色，也能取得較好的罩印效果，但用AS–OL、AS–G和凡拉明藍(lán)B染的黑地色，罩印遮蓋效果就很差。

　　1.2.2 加工工藝條件的控制

　　在要求較高情況下，一般深地色罩印以采用低溫型遮蓋白為好，采用高溫型（140～160℃）焙烘工藝，對(duì)涂料罩印遮蓋效果影響很大。實(shí)驗(yàn)證明焙烘溫度超過130℃后，隨著溫度的提高，罩印白度明顯下降。因此在選好地色的同時(shí)焙烘溫度的控制也能幫助解決罩色問題。

　　1.2.3 遮蓋白自身的遮蓋力

　　遮蓋白自身的遮蓋力如前所述和牌號(hào)有很大關(guān)系，在進(jìn)行同等條件下的對(duì)比，選擇優(yōu)質(zhì)的鈦白粉是獲得滿意罩印效果的根本保證。特別是黃色著色罩印尤為明顯。[1]

　　2. 涂料透明遮蓋漿罩印印花

　　涂料透明遮蓋漿是相當(dāng)于涂料白配套進(jìn)口的漆光漿N（M–att Paste N）是專用于著色的罩印遮蓋漿，鈦白粉要影響顏料給色量，而漆光漿是用結(jié)晶透明的體質(zhì)顏料，不影響顏料的給色量，如以大紅著色漿為例，用遮蓋白做的大紅，印花后是粉紅色，而用透明漿印的花，則大紅是大紅，這是遮蓋印花必不可少的配套品種。

　　2.1 涂料透明遮蓋漿的組成和實(shí)用性能

　　體質(zhì)顏料是組成透明遮蓋漿的主要成分，是一個(gè)惰性顏料。不溶于水和有機(jī)溶劑，耐酸堿有很好的穩(wěn)定性，絕大部分是白色和無色。
